宿營車

重汽宿營車整車技術參數

宿營車主要由重汽豪沃二類汽車底盤、宿營方艙、宿營**，空氣調節系統、淋浴系統、水路系統、電氣系統等組成。能夠滿足 24 人的住宿。具有舒適的就寢環境及齊全的衛生**。車輛改裝設計：整車改裝設計符合**對汽車設計改裝的相關要求；在保證運載工具行駛安全的前提下，充分利用汽車底盤的有效載荷及底盤尺寸；能滿足車載設備安裝、運行和人員工作、生活需要。整車機動靈活、可靠性高、環境適應性好，性價比高。能夠滿足 24 人的住宿，淋浴、洗漱、閱讀，空間利用率高。

整車性能符合《機動車運行安全技術條件（GB7258-2017）》、《汽車及掛車外部照明和信號裝置的數量、位置和光色（GB4785-84）》、《廂式車通用規范（GJB79A-94）》、

《汽車外廓尺寸限界（GB1589-2016）》、GB 50054-95 《低壓配電設計規范》；整車外廓尺寸、軸荷及質量應符合 GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》

的規定；

技術參數及要求

名稱

宿營車

外廓尺寸

10370*2550*3980mm

總質量

15800KG

整備質量

15670KG

發動機額定功率

228KW

**車速

95km/h

軸距:mm

5600mm

排放標準

國Ⅴ

乘員人數

2

底盤型號

ZZ5207N4617E1

底盤驅動形式

4*2

輪胎數

6+1

前懸/后懸

1500/3270mm

防抱死系統

有

軸荷

5600/10200

底盤參數

結構

采用全封閉駕駛室，全鋼框架焊接，液壓缸傾翻、帶安全鎖止裝置。

司乘人員數

3

駕駛員位置

左置

底盤配置

全鋼結構液壓手動操作，翻轉駕駛室，為高強度安全駕駛室，懸掛優良，可適應惡劣地形環境。駕駛室內部自帶冷暖空調、收音機。車門開啟角度 85℃；車門把手方便戴手套開啟關閉。

設備

除原車設備外，加裝有 100W **報器、****開關及指示燈、頻閃燈開關、7 寸液晶倒車顯示器和倒車?yán)走_(dá)。**報系統嵌入駕駛工作平臺，**、**報一體**，駕駛室預留 GPS 衛星定位系統、計算機、車載集群電臺的電源接口和安裝位置。

儀表

車輛車速表、燃油表，轉速表等。

上裝總體布局

總體布置

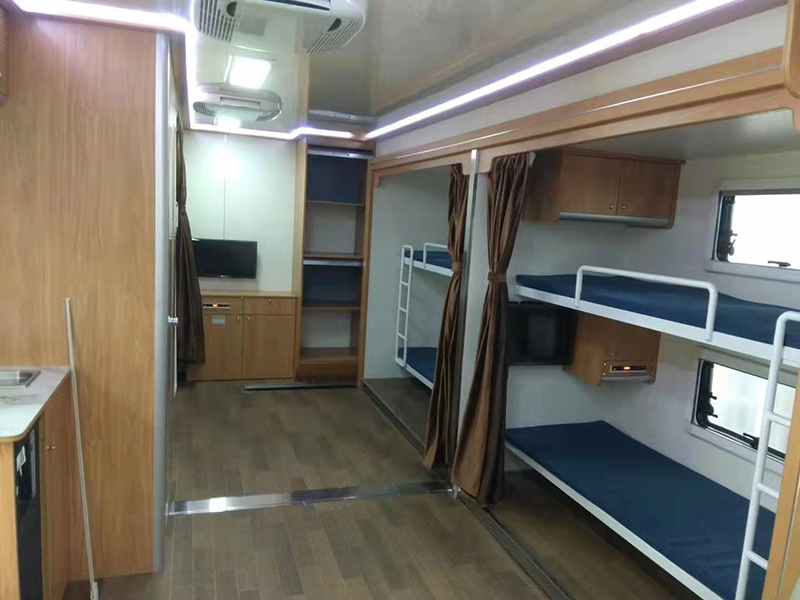

宿營艙主廂體為鋼骨架、內、外蒙皮。外蒙皮為 1.5mm 后鋁板，中

間 45mm 厚阻燃微孔型聚氨脂，內玻璃鋼，箱體兩側擴展式方艙。

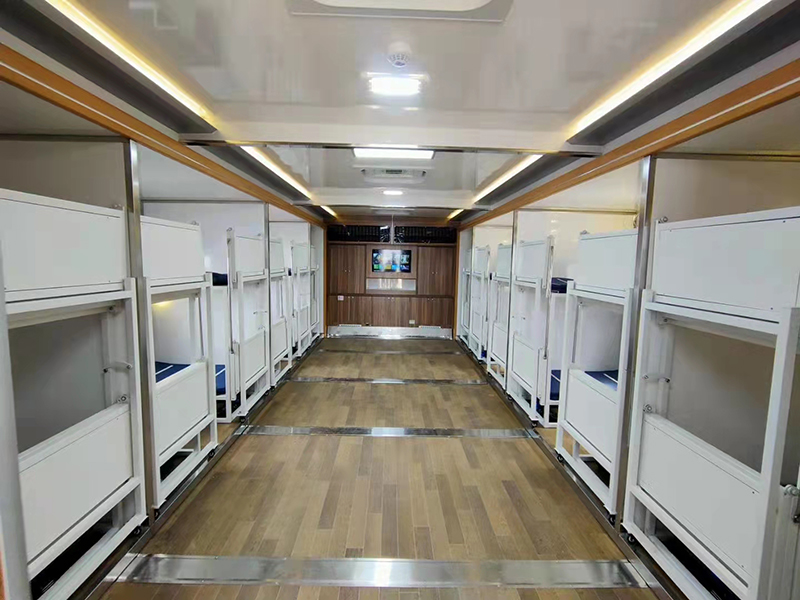

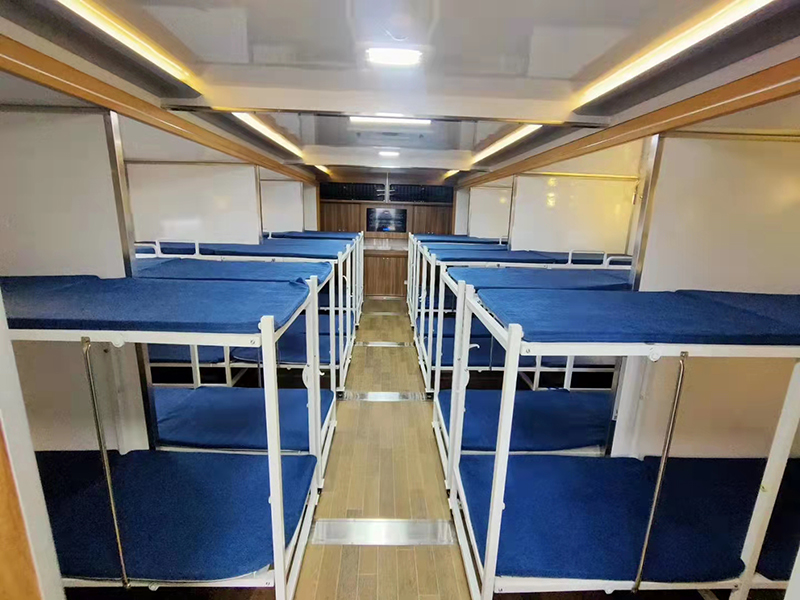

箱體內部設計 24 人上下鋪。，并配備**插座閱讀燈及 USB 插口。衛生間淋浴間，洗漱平臺，鞋柜，箱體側面和尾部各設計一部不銹

鋼上車梯。

車廂左側配備兩套**艙門，艙門下方均設置一套抽拉梯。

工藝要求

箱體復合板使用外鋁蒙皮內玻璃鋼蒙皮，中間為金屬骨架結構，既

保證了箱體的強度，又減輕了箱體重量。復合板中間填充保溫隔熱材料，既提高箱體整體強度也提高了保溫隔熱效果、防水、防潮。

平面圖如下

重汽宿營車 8-12 人－標準配置明細

一、整車參數

1

外形尺寸

10370*2550*3980

2

驅動類型

4×2

3

發動機功率

228kw（可選裝不同功率發動機）

4

發動機排量

9.7L

5

總質量(Kg)

15800

6

排放標準

GB17691-2005 國 V 排放標準

7

乘員人數

乘員人數 2 人

8

整備質量(Kg)

15670

9

**車速(Km/h)

110

二、底盤

序

號

貨物名稱

規格型號

品牌/ 材質

數量

單位

1

重汽豪沃底盤

重汽豪沃 4*2 底盤，柴油，國五排放， 重汽發動機 228KW，軸距:5600mm

重汽

1

輛

2

副車架加裝

汽車大梁專用，防腐處理

自制

1

套

三、廂體

1

箱體

外部采用 1.5mm 鋁平板、內部 2mm 玻

璃鋼板，內部鋼骨架+聚氨酯填充。厚度為 45mm;

自制

1

套

2

后艙門

后門帶瞭望窗的房車門

自制

1

個

3

地板

地板革

外購

1

套

4

宿營床鋪

上下鋪形式 1900*650，上下鋪為翻轉

可折疊機構

外購

6

套

5

窗戶

左右?guī)麄?cè)板各設置 3 個，均為房車專

用外推窗，帶窗簾及紗窗

外購

6

套

6

車前面上吊柜（內為

空調排風口）

免漆板材質

自制

1

套

7

車前下儲物柜

免漆板材質

自制

1

套

四、電氣設備

1

發電機

額定功率 5KW/汽油

外購

1

臺

2

電視機

42 寸液晶 LED

外購

1

個

3

天窗換氣扇

24V，帶逃生裝置

外購

2

個

4

應急照明燈

車廂內前后各一個

外購

2

個

5

頂燈

LED 平板燈

外購

3

個

6

蓄電池

200A

外購

2

套

7

充電逆變一體機

2KW

外購

1

臺

8

柔性閱讀燈

夜間照明及個人閱讀

外購

12

個

9

單人床鋪插座

個人手機充電

外購

12

個

10

燃油暖風機

加熱功率 5KW（ 高 寒 地 區 需 加裝 裝 1 個 7KW）

外購

1

個

11

空調

1.5P 壁掛式空調

外購

2

臺

12

電器**箱

**整車電路

外購

1

套

13

電源保護器

電源漏電超載過壓等保護裝置

外購

1

個

14

電纜線盤

50 米（帶電纜盤）

外購

1

套

15

專用水泵

220 伏

外購

1

個

五、衛浴設備

1

衛生間

便攜式坐便器

自制

1

套

2

洗嗽池

配備 2 個水龍頭

定制

1

套

3

凈水箱

400L

定制

1

個

4

污水箱

200L

定制

1

個

六、**系統

1

水、電**系統

**面板

七、附件

1

一側上車爬梯（帶折

疊欄桿）

防滑，防碰傷；

自制

1

套

2

副油箱

200L

自制

1

臺

八 、 輔 助

1 倒車導航監控系統

含攝像頭、**器,7 寸顯示屏；

外購

1

臺

2干粉滅火器

1.5KG 干粉滅火器

外購

2

臺

3 煙霧報**器

前后各一個

外購

2

個

九 、 選 裝 配 置

1 衛星天線

移動中通天線

外購

1

套

2

床上用品

枕套，被套，床單 外購

外購

12

套

3 暖風機

7KW（柴油）DC24V

外購

1

臺

4 消防**系統

駕駛室前長條** 1 個、廂體紅藍燈組

各 2 組；

外購

1

1套

5 加濕器

外購

1

臺

6 空氣凈化器

外購

1

臺
